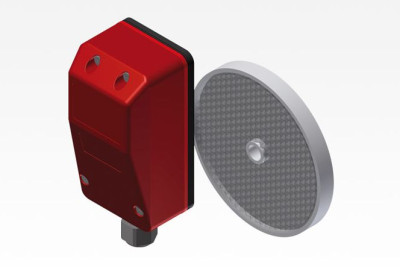

Infrazávora s odrazkou

Popis funkcie
Reflexná svetelná závora bola vyvinutá špeciálne pre zariadenia s bránami.

• Polarizačný filter: Zisťuje bezpečne aj "lesklé" predmety medzi svetelnou závorou ​​a reflektorom.
• Veľké konečné dosahy: Poskytujú rezervy pri znečistení, daždi, snehu a hmle.
• Voliteľné zavádzanie kábla: Na skrinke sú predlisované 2 priechody a môžu byť po vylomení použité. Vstup vedenia môže byť vykonaný zdola alebo zozadu.
• Reléový výstup: bezpotenciálový prepínací kontakt
• Bezpečnosť proti prepólovaniu: Svetelná závora je chránená proti prepólovaniu prevádzkového napätia.
• Nastavovacie skrutky: Svetelná závora môže byť tiež pri pevne namontovanej skrinke vyrovnaná na reflektor pomocou 3 nastavovacích skrutiek.
• Indikácia znečistenia: Ak by sa svetelná závora znečisťovala pomaly, začne červená dióda LED blikať skôr než dôjde k výpadku svetelnej závory.
• Indikácia nastavenia: Indikačná dióda LED bliká červeno, keď svetelná dióda nie je optimálne vyrovnaná na reflektor. Vyrovnanie je OK = LED svieti zeleno.

TECHNICKÉ ÚDAJE

Prevádzkové napätie 15 ...36 V DC (jednosmerné), bezpečné proti prepólovaniu
Pohotovosť na prevádzku ≤ 100 ms po pripojení prevádzkového napätia
Odber prúdu max. 30 mA/24 V
Druh svetla červené, 680 nm pulzujúce, polarizované
Uhol otvorenia cca 1,5° plný uhol
Výstup relé, prepínací kontakt
Spínaný výkon min. 1 mA/min. 5 V=, max. 0,3 A/100 V~, max. 0,5 A/48 V= (ohmická záťaž)
Reakčná doba ≤ 10 ms, zistenie prerušenia svetelného lúča
Dosahy pre odrazové sklá: RD 82 SW4 0,5 ... 12 m
R 100/100 0,5 ... 15 m
R 30/60 0,5 ... 8 m
Indikácia dvojice LED červená/zelená
Svetelný lúč prerušený = svieti na červeno
Svetelný lúč voľný, kritická funkčná rezerva = bliká na červeno s 4 Hz
Svetelný lúč voľný, vysoká funkčná rezerva = svieti zeleno
Spôsob pripojenia skrutková svorka max. 1,5 mm2
Krytie IP 67, podľa DIN 40050
Prevádzková teplota -25 ° ... 60 °C
Skladovacia teplota -35 °... 80 °C
Hmotnosť cca 60 g

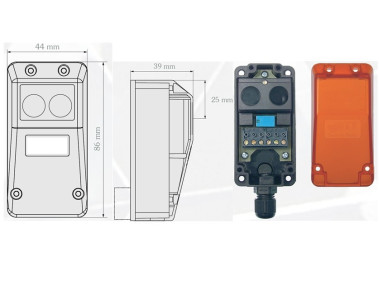

Rozmery 86 x 44 x 39 (d x š x v)
