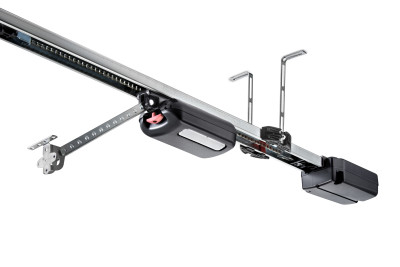

Pohon Base+ 600 Sommer

Univerzálny pohon pre výsuvné sekčné, výkyvné, výklopné (nutné špeciálne kovanie), a posuvné sekčné vráta.

Upozornenie: Elektrická zásuvka pre pripojenie pohonu sa musí nachádzať max. 1,1m od riadiacej jednotky pohonu!

Set obsahuje:

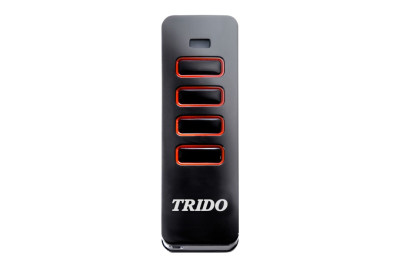

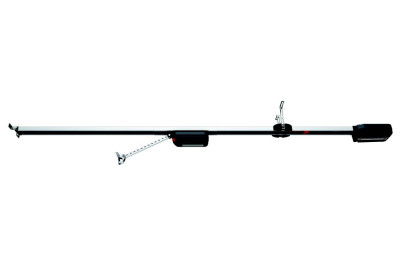

Trojdielnu vodiacu koľajnicu vrátane vozíka, stropnú riadiacu jednotku, upevňovací materiál (kovanie, kotvenie do nadpražia a stropné zavesenie), posuvné rameno a konzolu na krídlo brány, predprogramovaný štvorkanálový ručný ovládač Pearl.

TECHNICKÉ ÚDAJE

Menovité napätie AC 220–240 V
Menovitá frekvencia 50/60 Hz
Príkon v energeticky úspornom režime < 3 W Base / < 1 W Base+
Menovitá prevádzka 3 cykly alebo 4 minúty
Pamäťové miesta v prijímači diaľkového ovládania 40
Čas zopnutia S3 = 40 %
Prevádzková teplota –25 °C … +65 °C
Hodnota emisií hluku podľa prevádzkového prostredia < 59 dB(A) – len pohon
IP krytie IP21
Trieda ochrany II

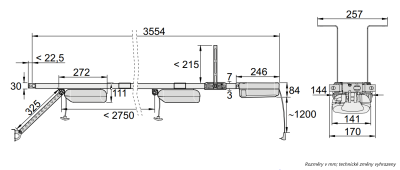

Max. pohybový zdvih 2 750 mm

Pohon Base+ 600 Base+ 800 Base+ 1100
Max. ťažná/tlačná sila 600 N 800 N 1100 N
Max. šírka/výška brány 1)
Sekčné brány 4500 mm/2500 mm 6000 mm/2500 mm 8000 mm/2500 mm
Výkyvné brány 4500 mm/2750 mm 6000 mm/2750 mm 8000 mm/2750 mm
Výklopné brány 4500 mm/2050 mm 6000 mm/2050 mm 8000 mm/2050 mm
Posuvné sekcionálne brány 2) 2500 mm (4500 mm)/2500 mm 2500 mm (5750 mm)/2750 mm 2500 mm (6850 mm)/3000 mm
Zdvih pohybu (štandard) 2750 mm 2750 mm 2750 mm
Zdvih s max. predĺžením 4900 mm (2x predĺženie 1096 mm) 6000 mm (3x predĺženie 1096 mm) 7100 mm (4x predĺženie 1096 mm)
Max. hmotnosť brány 120 kg 160 kg 200 kg
Max. rýchlosť chodu 3) 240 mm/s 210 mm/s 180 mm/s
Príkon (energeticky úsporný režim) ≤1 W ≤1 W ≤1 W
Čas zapnutia po S3 v % 40 % 40 % 40 %
Počet bezdrôtových pamäťových miest 40 40 40

1) Hodnoty sa môžu líšiť v závislosti od montážnej polohy
2) Bočné sekcionálne brány a lamelové brány širšie ako 2 500 mm je možné realizovať so zodpovedajúcim počtom predĺžení
3) Merané bez brány

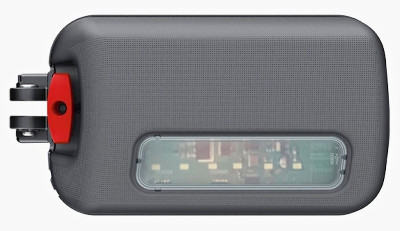

Vozík vrátane 1 dosky elektroniky stropného / nástenného ovládania
• s integrovaným prijímačom FM 868.95MHz
• Osvetlenie vozíka – 6 LED diód
• Vstup pre kontakt dvierok
• Vstup pre optickú bezpečnostnú lištu OSE / 8,2 kΩ
• 40 pamäťových miest pre nahranie diaľkových ovládačov
• Zásuvná pozícia USART pre Homelink alebo
• DIP spínače 1...4

Vozík je možné namontovať po zostavení dráhy

Na vozík je možné priamo bez vinutého kábla pripojiť:
• Bzučiak - alarm - výstražná zvuková signalizácia - Buzzer
• Pamäť prídavná - Memo - 450 pozícií
• Zámok pre stropný pohon - zamyká vozík silou 3000N
• Snímač vzdušnej vlhkosti - Senso
• Ukazovátko parkovacej polohy - Laser set
• Detektor pohybu - Motion

Na zdroj je možné pripojiť nasledujúce prvky:
• Svetlo LED k stropným pohonom Base+ - Lumi+
• Varovné svetlo 24V
• Tlačidlo vnútorné impulzné alebo Ovládací panel Wallstation - káblový
• Infrazávora SOMMER alebo Infrazávora do zárubne alebo Infrazávora s odrazkou alebo Infrazávora ORION
• Relé zásuvné - Relay (funkcia osvetlenia aj stavové)
• Zdroj záložný 24V DC, 1200mAh - Akkupack
• Modul výstupu pre signalizáciu stavu ZAVRENÉ - Output OC
• Modul pre definované ovládanie tlačidlom /OT a ZAV/ - Conex
